Bok tamo! Kao dobavljača uređaja za ispitivanje djelomičnog pražnjenja, često me pitaju kako rade ovi izvrsni uređaji. Dakle, istražimo načelo testera djelomičnog pražnjenja i razložimo ga na način koji je lako razumjeti.
Što je djelomično pražnjenje?
Prije nego što uđemo u princip rada testera, moramo znati što je djelomično pražnjenje. Djelomično pražnjenje je lokalizirano električno pražnjenje koje se javlja unutar dielektričnog materijala ili između vodiča kada jakost električnog polja prijeđe određeni prag. To je kao mali udar groma koji se događa unutar električnog izolacijskog sustava. To može biti uzrokovano različitim čimbenicima kao što su nedostaci izolacije, visokonaponski stres ili uvjeti okoline.
Osnovni princip uređaja za ispitivanje djelomičnog pražnjenja
Ispitivač djelomičnog pražnjenja radi na principu otkrivanja električnih signala generiranih djelomičnim pražnjenjem. Kad dođe do djelomičnog pražnjenja, ono stvara iznenadnu promjenu u električnom polju, što rezultira malim strujnim impulsom. Ispitivač je dizajniran da uhvati te impulse i analizira ih kako bi odredio karakteristike djelomičnog pražnjenja.
Ispitivač se obično sastoji od senzora, jedinice za obradu signala i zaslona. Senzor je odgovoran za otkrivanje električnih signala iz djelomičnog pražnjenja. To može biti kapacitivni senzor, induktivni senzor ili optički senzor, ovisno o primjeni. Nakon što senzor detektira signal, šalje ga jedinici za obradu signala.
Jedinica za obradu signala je mozak ispitivača. Pojačava slab signal senzora, filtrira sve smetnje, a zatim analizira signal kako bi izvukao informacije kao što su veličina, frekvencija i faza djelomičnog pražnjenja. Ove se informacije zatim koriste za određivanje ozbiljnosti djelomičnog pražnjenja i za dijagnosticiranje potencijalnih problema u izolacijskom sustavu.
Na kraju, zaslon prikazuje rezultate analize. Može prikazati veličinu djelomičnog pražnjenja u pikokulonima (pC), fazu pražnjenja i druge relevantne informacije. To korisniku omogućuje brzu procjenu stanja izolacijskog sustava i poduzimanje odgovarajućih radnji ako je potrebno.
Različite vrste metoda detekcije
Postoji nekoliko različitih metoda koje se koriste u ispitivačima djelomičnog pražnjenja za otkrivanje i analizu djelomičnog pražnjenja.
Metoda pulsne struje
Metoda pulsne struje jedna je od najčešće korištenih metoda. U ovoj metodi, tester mjeri strujne impulse generirane djelomičnim pražnjenjem. Strujni impulsi su obično vrlo mali, reda veličine od nekoliko pikoampera do mikroampera. Ispitivač koristi pojačalo visoke impedancije za mjerenje tih malih struja. Ova metoda je vrlo osjetljiva i može otkriti čak i mala djelomična pražnjenja.
Ultrazvučna metoda
Ultrazvučna metoda otkriva ultrazvučne valove generirane djelomičnim pražnjenjem. Kad se pojavi djelomično pražnjenje, ono proizvodi zvučni val u ultrazvučnom frekvencijskom području. Ispitivač koristi ultrazvučni senzor za otkrivanje ovih valova. Ova metoda je korisna za otkrivanje djelomičnog pražnjenja u sustavima izoliranim zrakom, budući da ultrazvučni valovi mogu putovati kroz zrak.
Optička metoda
Optička metoda detektira svjetlost koju emitira djelomično pražnjenje. Kada dođe do djelomičnog pražnjenja, emitira svjetlost u ultraljubičastom, vidljivom ili infracrvenom području. Ispitivač koristi optički senzor za otkrivanje ovog svjetla. Ova metoda je osobito korisna za otkrivanje djelomičnog pražnjenja u visokonaponskoj opremi, budući da može detektirati pražnjenja koja nije lako otkriti drugim metodama.
Naši testeri djelomičnog pražnjenja i srodni proizvodi
Kao dobavljač, nudimo niz visokokvalitetnih ispitivača djelomičnog pražnjenja. Uz našu glavnu liniju proizvoda, imamo i drugu srodnu opremu koja bi vas mogla zanimati.

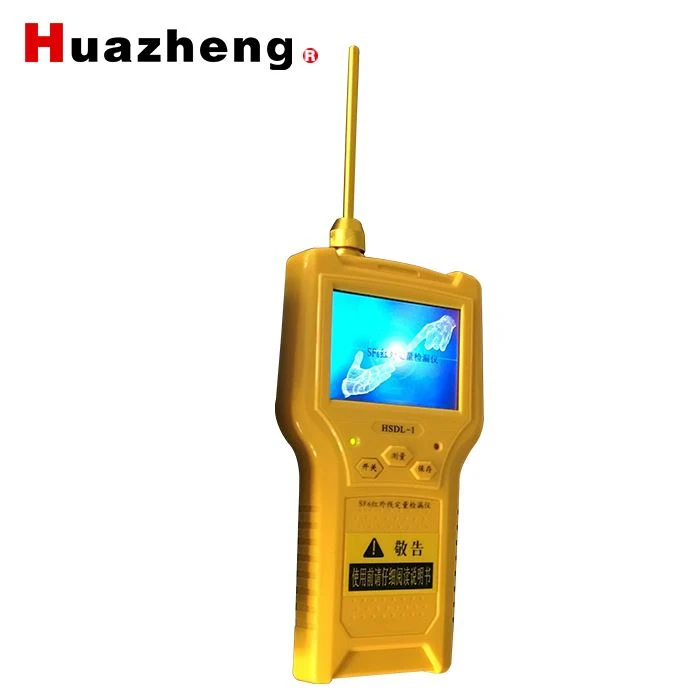

Na primjer, imamoHZCOP58 SF6 plinska infracrvena oprema za kvantitativno ispitivanje curenja. Ova se oprema koristi za otkrivanje i kvantificiranje curenja plina SF6. SF6 plin se obično koristi u visokonaponskoj električnoj opremi, a svako curenje može predstavljati sigurnosnu opasnost i dovesti do ekoloških problema. HZCOP58 koristi infracrvenu tehnologiju za precizno otkrivanje i mjerenje količine istjecanja SF6 plina.
Također imamoHZSF1469 Prijenosni tester za ispitivanje propuštanja Sf6 plina. Ovo je prijenosni uređaj koji se može lako nositi na različita mjesta za otkrivanje curenja plina SF6 na licu mjesta. Vrlo je pogodan za osoblje koje treba brzo provjeriti ima li curenja u visokonaponskoj opremi.
Još jedan sjajan proizvod jeHZIR - 1000 Infracrveni kvantitativni detektor curenja plina SF6. Ovaj detektor koristi naprednu infracrvenu tehnologiju za precizno i pouzdano otkrivanje curenja SF6 plina. Može otkriti čak i vrlo mala curenja, što ga čini bitnim alatom za osiguranje sigurnosti i pouzdanosti visokonaponskih električnih sustava.
Zašto odabrati naše proizvode?
Naši ispitivači djelomičnog pražnjenja i srodni proizvodi poznati su po svojoj visokoj kvaliteti, točnosti i pouzdanosti. Koristimo najnoviju tehnologiju i komponente kako bismo osigurali da naši proizvodi mogu pružiti točne i detaljne informacije o djelomičnim pražnjenjima i curenju plina. Naši su proizvodi također dizajnirani tako da budu jednostavni za korištenje, sa korisničkim sučeljima i jasnim zaslonima.
Ako ste na tržištu za tester za djelomično pražnjenje ili bilo koji od naših povezanih proizvoda, voljeli bismo čuti vaše mišljenje. Bilo da ste elektroprivredna tvrtka, proizvođač električne opreme ili pružatelj usluga održavanja električne opreme, naši vam proizvodi mogu pomoći u osiguravanju sigurnosti i pouzdanosti vaših električnih sustava.
Stoga, ako želite saznati više o našim proizvodima ili imate bilo kakvih pitanja, slobodno nam se obratite. Ovdje smo da vam pomognemo da napravite pravi izbor za vaše potrebe.
Reference
- Priručnik o električnoj izolaciji, drugo izdanje, John C. Lamme
- Tehnike ispitivanja visokog napona, treće izdanje, E. Kuffel, WS Zaengl i J. Kuffel
