Analizator prekidača ključni je alat u elektroenergetskoj industriji, posebno kada se radi o višepolnim prekidačima. Sinkronizacija višepolnih prekidača od iznimne je važnosti jer osigurava siguran i pouzdan rad električnih sustava. U ovom blogu, kao dobavljač analizatora prekidača, istražit ću kako analizator prekidača mjeri sinkronizaciju višepolnih prekidača.
Značaj sinkronizacije u višepolnim prekidačima
Višepolni prekidači obično se koriste u električnim sustavima za zaštitu krugova od prekomjernih struja, kratkih spojeva i drugih električnih kvarova. Ovi prekidači obično imaju dva ili više polova koji moraju raditi istovremeno ili unutar određenog vremenskog odstupanja. Ako polovi ne rade sinkronizirano, to može dovesti do neravnomjerne raspodjele struje, luka, pa čak i oštećenja električne opreme. Na primjer, u trofaznom elektroenergetskom sustavu, ako se polovi tropolnog prekidača ne otvore ili zatvore u isto vrijeme, to može uzrokovati neuravnotežene napone i struje, što može utjecati na rad spojenih motora, generatora i drugih električnih opterećenja.
Kako radi analizator prekidača
Analizator prekidača dizajniran je za mjerenje različitih parametara prekidača, uključujući kontaktni otpor, vrijeme otvaranja i zatvaranja i sinkronizaciju. Djeluje primjenom ispitne struje ili napona na prekidač i mjerenjem odziva kontakata prekidača. Analizator koristi senzore za otkrivanje kretanja kontakata i bilježi vrijeme u kojem se kontakti otvaraju ili zatvaraju.
Mjerenje pokreta kontakta
Za mjerenje sinkronizacije višepolnih prekidača, analizator prekidača prvo treba točno detektirati kretanje kontakata svakog pola. To se obično radi pomoću kontaktnih senzora, kao što su senzori s Hallovim efektom ili optički senzori. Ovi senzori su instalirani u blizini kontakata svakog pola i mogu otkriti promjenu magnetskog polja ili intenziteta svjetlosti kada se kontakti otvore ili zatvore.
Kada se prekidač aktivira za otvaranje ili zatvaranje, senzori šalju signale analizatoru prekidača. Analizator zatim bilježi vrijeme u kojem je svaki signal primljen, što odgovara vremenu otvaranja ili zatvaranja kontakata svakog pola.
Izračunavanje sinkronizacije
Nakon što se zabilježe vremena otvaranja i zatvaranja kontakata svakog pola, analizator prekidača može izračunati sinkronizaciju između polova. Sinkronizacija se obično izražava kao vremenska razlika između vremena otvaranja i zatvaranja polova. Na primjer, ako tropolni prekidač ima vremena otvaranja od 50 ms, 52 ms i 51 ms za stupove 1, 2 i 3, najveća vremenska razlika između polova je 2 ms.
Analizator prekidača također može izračunati druge parametre sinkronizacije, kao što je prosječna vremenska razlika između polova i standardna devijacija vremena otvaranja ili zatvaranja. Ovi parametri daju sveobuhvatniju procjenu sinkronizacije višepolnog prekidača.
Čimbenici koji utječu na mjerenje sinkronizacije
Nekoliko čimbenika može utjecati na točnost mjerenja sinkronizacije pomoću analizatora prekidača. Jedan od glavnih čimbenika je vrsta i kvaliteta korištenih senzora. Senzori visoke kvalitete s brzim vremenom odziva i visokom preciznošću ključni su za točno mjerenje sinkronizacije.
Drugi čimbenik je ugradnja senzora. Senzori moraju biti ispravno instalirani u blizini kontakata svakog pola kako bi se osiguralo da mogu točno detektirati kretanje kontakata. Svako neusklađeno ili nepravilno postavljanje senzora može dovesti do netočnih rezultata mjerenja.
Čimbenici okoline također mogu utjecati na mjerenje sinkronizacije. Na primjer, temperatura, vlažnost i vibracije mogu utjecati na rad prekidača i senzora. Analizator prekidača mora moći kompenzirati te čimbenike okoline kako bi osigurao točne rezultate mjerenja.
Naši analizatori prekidača i njihove značajke
Kao dobavljač analizatora prekidača, nudimo niz visokokvalitetnih analizatora prekidača koji su dizajnirani za precizno mjerenje sinkronizacije višepolnih prekidača.
IEC62271 Set za ispitivanje vremena visokonaponskog prekidača
Naš IEC62271 set za testiranje vremena visokonaponskog prekidača posebno je dizajniran za visokonaponske prekidače. Može precizno izmjeriti vrijeme otvaranja i zatvaranja višepolnih prekidača s velikom preciznošću. Testni set koristi napredne senzore i algoritme kako bi se osiguralo precizno mjerenje sinkronizacije čak iu okruženjima visokog napona.
HZC - 4080 Set za ispitivanje analizatora prekidača
HZC - 4080 Ispitni set analizatora prekidača svestran je analizator jednostavan za korištenje koji se može koristiti za različite vrste prekidača, uključujući niskonaponske i srednjenaponske prekidače. Omogućuje precizno mjerenje sinkronizacije i može mjeriti i druge parametre kao što su kontaktni otpor i struja zavojnice.

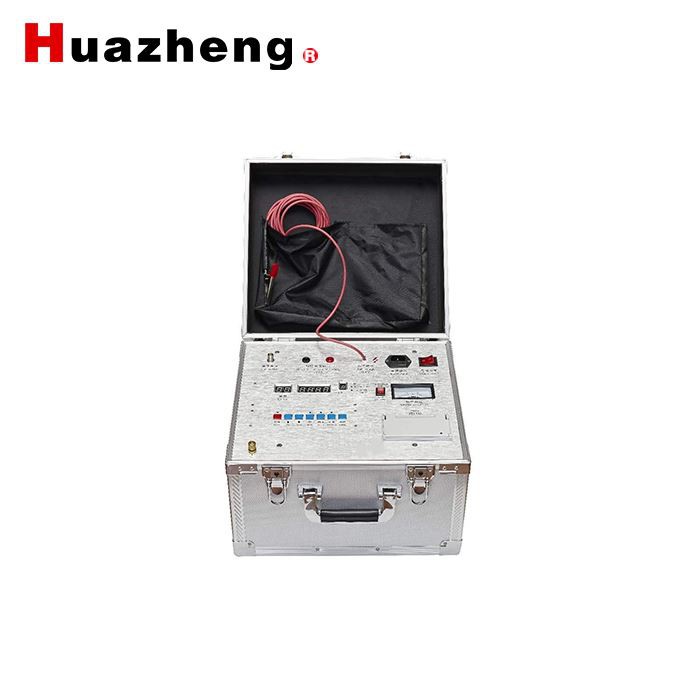

HZ - ZKD Ispitivač stupnja podtlaka vakuumskih prekidača
Naš HZ - ZKD ispitivač stupnja podtlaka vakuumskih sklopnih prekidača dizajniran je za mjerenje stupnja vakuuma vakuumskih prekidača. Također se može koristiti u kombinaciji s drugim analizatorima prekidača kako bi se osigurao ispravan rad i sinkronizacija višepolnih vakuumskih prekidača.
Važnost redovitog testiranja i održavanja
Redovito testiranje i održavanje prekidača su ključni kako bi se osigurao njihov pravilan rad i sinkronizacija. Analizator prekidača može se koristiti za obavljanje rutinskih testova na prekidačima za rano otkrivanje potencijalnih problema. Redovitim mjerenjem sinkronizacije višepolnih prekidača, operateri mogu identificirati sve trendove ili promjene u performansama prekidača i poduzeti odgovarajuće mjere za sprječavanje kvarova.
Na primjer, ako se sinkronizacija prekidača s vremenom postupno pogoršava, to može ukazivati na istrošenost mehaničkih komponenti prekidača ili problem s kontrolnim sustavom. Ranim otkrivanjem ovih problema operateri mogu planirati održavanje ili zamjenu prekidača prije nego što dođe do većeg kvara.
Zaključak i poziv na akciju
Zaključno, sinkronizacija višepolnih prekidača ključna je za siguran i pouzdan rad električnih sustava. Analizator prekidača bitan je alat za mjerenje sinkronizacije ovih prekidača. Naša tvrtka, kao dobavljač analizatora prekidača, nudi niz visokokvalitetnih analizatora koji mogu precizno mjeriti sinkronizaciju i druge važne parametre.
Ako vam je potreban analizator prekidača za vaš električni sustav, potičemo vas da nas kontaktirate za više informacija. Možemo vam pružiti detaljne specifikacije proizvoda, tehničku podršku i informacije o cijenama. Naš iskusni tim spreman je pomoći vam u odabiru pravog analizatora za vaše specifične potrebe i osigurati ispravan rad vaših prekidača.
Reference
- Elektroenergetski sustavi: projektiranje, analiza i rad. John Wiley & Sons, Inc.
- Priručnik za ispitivanje i održavanje prekidača. McGraw - Hill Education.
