U industrijskim objektima osiguranje cjelovitosti električne izolacije ključno je za siguran i učinkovit rad opreme. Jedan od ključnih alata u ovom procesu je vrlo niskofrekventni (VLF) AC Hipot Tester. Kao dobavljača VLF AC Hipot Tester, često me pitaju mogu li se ovi ispitivači učinkovito koristiti za ispitivanje izolacije u industrijskim okruženjima. U ovom blogu istražit ću mogućnosti i ograničenja VLF AC Hipot testera u ispitivanju industrijske izolacije.
Razumijevanje VLF AC hipopot testera
VLF AC Hipot Testeri dizajnirani su za generiranje napona izmjenične struje (AC) vrlo niske frekvencije, obično u rasponu od 0,01 Hz do 0,1 Hz. Ovaj niskofrekventni napon koristi se za simulaciju učinaka normalnog radnog napona na izolaciju električne opreme. U usporedbi s tradicionalnim visokofrekventnim AC ili DC Hipot testerima, VLF AC Hipot Testeri imaju nekoliko prednosti.
Prvo, niskofrekventna priroda ispitnog napona omogućuje točniji prikaz dielektričnog naprezanja koje doživljava izolacija tijekom normalnog rada. To je zato što električna svojstva izolacijskih materijala mogu značajno varirati s frekvencijom, a korištenje niskofrekventnog napona pomaže minimizirati utjecaj kapacitivnih učinaka koji mogu iskriviti rezultate ispitivanja.
Drugo, VLF AC Hipot Testeri su prijenosniji i lakši za rukovanje od visokofrekventnih AC testera. Za rad im je potrebna manja energija, što ih čini prikladnima za testiranje na licu mjesta u industrijskim postrojenjima gdje pristup električnim izvorima velike snage može biti ograničen.
Prikladnost za ispitivanje industrijske izolacije
Ispitivanje izolacije kabela
Jedna od najčešćih primjena VLF AC Hipot Testera u industrijskim objektima je ispitivanje energetskih kabela. Kabeli za napajanje bitan su dio svakog industrijskog električnog sustava, a njihov integritet izolacije ključan je za sprječavanje električnih kvarova i osiguravanje pouzdane distribucije električne energije.
VLF AC Hipot Testeri mogu učinkovito otkriti nedostatke izolacije u kabelima, kao što je vodeno stablo, što je čest problem u podzemnim i podmorskim kabelima. Ispitni napon niske frekvencije može prodrijeti kroz izolaciju i identificirati područja slabosti ili oštećenja koja se možda ne mogu otkriti drugim metodama ispitivanja. Na primjer, naš30kV visokonaponski Vlf hipopot instrumentje posebno dizajniran za ispitivanje izolacije kabela i može dati točne i pouzdane rezultate.
Ispitivanje izolacije motora i generatora
Uz ispitivanje kabela, VLF AC Hipot Testeri mogu se koristiti i za ispitivanje izolacije motora i generatora. Motori i generatori su radni konji industrijskih postrojenja, a svaki kvar na izolaciji može dovesti do značajnih zastoja i troškova popravka.
Ispitni napon niske frekvencije VLF AC Hipot Testera može pomoći u prepoznavanju degradacije izolacije, kao što je toplinsko starenje ili mehanička oštećenja, u namotima motora i generatora. Ranim otkrivanjem ovih problema osoblje za održavanje može poduzeti proaktivne mjere za sprječavanje katastrofalnih kvarova. NašeHZDP - 80KV 80kV vrlo niske frekvencije VLF AC Hipot Testersposoban je podnijeti zahtjeve za ispitivanje visokog napona za velike motore i generatore, što ga čini prikladnim za industrijske primjene.
Ispitivanje izolacije sklopnih uređaja i transformatora
Rasklopni uređaji i transformatori također su važne komponente industrijskih električnih sustava, a njihova izolacijska svojstva moraju se redovito nadzirati. VLF AC Hipot Testeri mogu se koristiti za ispitivanje izolacije ovih komponenti, iako postupak ispitivanja može biti složeniji zbog dizajna i konstrukcije sklopnih uređaja i transformatora.

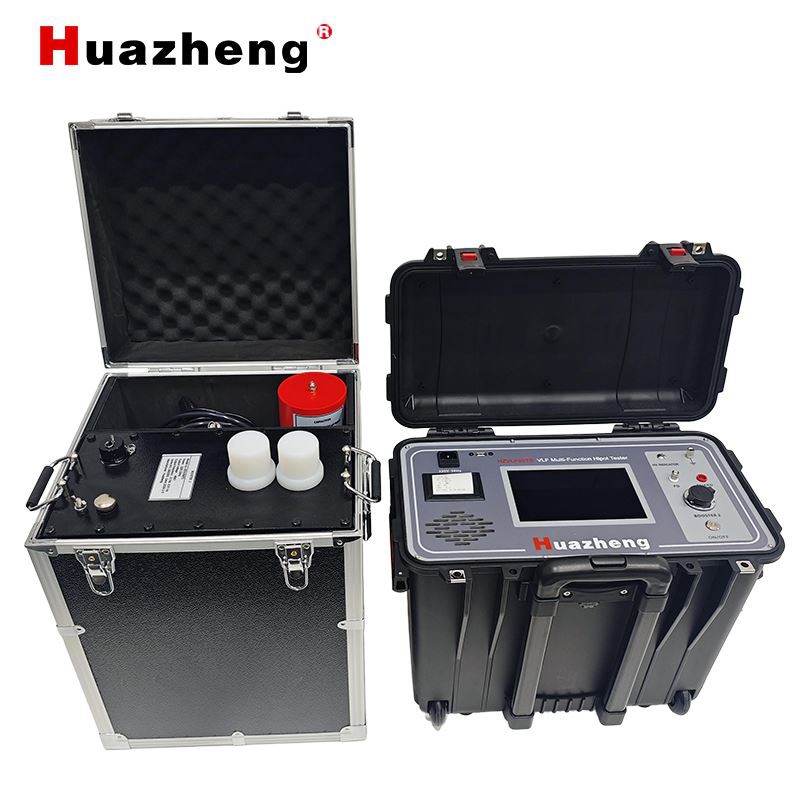

Za sklopne uređaje, VLF AC test može pomoći u otkrivanju kvara izolacije u kontaktima i izolacijskim čahurama. U slučaju transformatora, ispitivanje može identificirati izolacijske nedostatke u namotima i izolaciji impregniranoj uljem. NašeVLF Hipot Tester s integriranim Tan Delta i djelomičnim pražnjenjemnudi dodatne značajke kao što su tan delta i mjerenje djelomičnog pražnjenja, koje mogu pružiti detaljnije informacije o stanju izolacije sklopnih uređaja i transformatora.
Ograničenja VLF AC hipopot testera
Iako VLF AC Hipot Testeri imaju mnoge prednosti za ispitivanje industrijske izolacije, oni također imaju neka ograničenja.
Jedno od glavnih ograničenja je da niskofrekventni ispitni napon možda neće u potpunosti simulirati visokofrekventne prijelazne napone koji se mogu pojaviti u industrijskim električnim sustavima, kao što su udari groma ili prenaponi. Ovi visokofrekventni prijelazni događaji mogu uzrokovati kvarove na izolaciji koji se možda neće otkriti samo VLF AC testiranjem. Stoga, u nekim slučajevima, mogu biti potrebne dodatne metode ispitivanja, kao što je ispitivanje impulsom, kako bi se osigurala pouzdanost izolacije.
Još jedno ograničenje je to što na rezultate ispitivanja VLF AC Hipot Testera mogu utjecati čimbenici okoline, kao što su temperatura i vlažnost. Promjene ovih čimbenika mogu uzrokovati varijacije u električnim svojstvima izolacije, što može dovesti do netočnih rezultata ispitivanja. Kako bi se ti učinci sveli na najmanju moguću mjeru, važno je provoditi ispitivanja u kontroliranim uvjetima okoline i koristiti odgovarajuće faktore korekcije.
Zaključak
Zaključno, VLF AC Hipot Testeri vrijedan su alat za ispitivanje izolacije u industrijskim objektima. Oni nude nekoliko prednosti, kao što je točan prikaz dielektričnog naprezanja, prenosivost i jednostavnost rada, što ih čini prikladnima za širok raspon primjena, uključujući ispitivanje izolacije kabela, motora, generatora, sklopnih uređaja i transformatora.
Međutim, važno je biti svjestan njihovih ograničenja i koristiti ih u kombinaciji s drugim metodama ispitivanja kako bi se osigurala sveobuhvatna procjena integriteta izolacije. Kao dobavljač VLF AC Hipot Testera, predani smo pružanju visokokvalitetne opreme za testiranje i tehničke podrške kako bismo pomogli industrijskim kupcima da održe sigurnost i pouzdanost svojih električnih sustava.
Ako ste zainteresirani saznati više o našim VLF AC Hipot ispitivačima ili želite razgovarati o svojim specifičnim potrebama ispitivanja izolacije, slobodno nas kontaktirajte. Radujemo se prilici da radimo s vama i da vam pružimo najbolja rješenja za vaše zahtjeve ispitivanja industrijske izolacije.
Reference
- IEEE Std 400.2 - 2013, IEEE Vodič za ispitivanje na terenu i procjenu izolacije oklopljenih sustava energetskih kabela koji koriste vrlo niske frekvencije (VLF)
- CIGRE Tehnička brošura 496, "Ispitivanje SN i VN kabela vrlo niskom frekvencijom (VLF)"
- EPRI izvješće 1019629, "Ispitivanje izolacije srednjenaponskih kabela korištenjem vrlo niske frekvencije (VLF) AC"
