Kao dobavljača uređaja za ispitivanje izolacijskog otpora, često me pitaju može li se uređaj za ispitivanje izolacijskog otpora koristiti za ispitivanje sustava distribucije električne energije. Pa, kratak odgovor je da, ali postoji puno više od toga. U ovom postu na blogu objasnit ću zašto je ispitivanje izolacijskog otpora ključno za sustave distribucije električne energije, kako rade ispitivači izolacijskog otpora i koji su naši proizvodi najprikladniji za taj posao.
Zašto je ispitivanje izolacijskog otpora ključno za sustave distribucije električne energije
Sustavi distribucije električne energije okosnica su svake električne infrastrukture. Oni su odgovorni za isporuku električne energije od izvora do krajnjih korisnika, a svaki kvar u tim sustavima može dovesti do nestanka struje, oštećenja opreme, pa čak i sigurnosnih opasnosti. Jedan od najčešćih uzroka kvarova u sustavima distribucije električne energije je kvar izolacije.
Izolacija se koristi za sprječavanje protoka električne struje između vodiča i okolnog okoliša. S vremenom se izolacija može pogoršati zbog čimbenika kao što su toplina, vlaga, izloženost kemikalijama i mehanički stres. Kada otpor izolacije padne ispod određene razine, to može dovesti do curenja struje, kratkih spojeva i drugih električnih problema.
Ispitivanje otpora izolacije je ispitivanje bez razaranja koje mjeri otpor izolacije između vodiča i zemlje ili između različitih vodiča. Redovitim testiranjem izolacijskog otpora sustava za distribuciju električne energije možete otkriti rane znakove degradacije izolacije i poduzeti preventivne mjere kako biste izbjegli skupe kvarove i sigurnosne rizike.
Kako rade ispitivači izolacijskog otpora
Ispitivači izolacijskog otpora, također poznati kao megohmetri, rade primjenom poznatog istosmjernog napona na izolaciju koja se ispituje i mjere rezultirajuću struju. Izolacijski otpor se tada izračunava pomoću Ohmovog zakona (R = V/I), gdje je R otpor izolacije, V primijenjeni napon, a I izmjerena struja.
Većina ispitivača izolacijskog otpora ima ugrađeni izvor napona koji može generirati raspon ispitnih napona, obično od nekoliko stotina volti do nekoliko kilovolti. Ispitni napon odabire se na temelju vrste i snage opreme koja se ispituje. Na primjer, niskonaponska oprema (do 600 V) obično se može ispitati s ispitnim naponom od 500 V ili 1000 V, dok visokonaponska oprema (iznad 600 V) može zahtijevati ispitni napon od 2500 V ili viši.
Tijekom ispitivanja, ispitivač izolacijskog otpora mjeri struju koja teče kroz izolaciju i prikazuje vrijednost izolacijskog otpora na digitalnom ili analognom zaslonu. Rezultati ispitivanja obično se izražavaju u megaomima (MΩ), pri čemu veće vrijednosti ukazuju na bolju izolaciju.
Korištenje uređaja za ispitivanje izolacijskog otpora za sustave distribucije električne energije
Ispitivanje izolacijskog otpora može se koristiti za ispitivanje različitih komponenti sustava za distribuciju električne energije, uključujući kabele, transformatore, sklopne uređaje i motore. Evo nekoliko ključnih točaka koje treba imati na umu kada koristite uređaje za ispitivanje otpora izolacije za sustave distribucije električne energije:
- Sigurnost prije svega: Prije izvođenja bilo kakvih ispitivanja izolacijskog otpora, provjerite je li sustav distribucije struje bez napona i pravilno uzemljen. Slijedite sve sigurnosne postupke i koristite odgovarajuću osobnu zaštitnu opremu (PPE).
- Učestalost ispitivanja: Učestalost ispitivanja izolacijskog otpora ovisi o vrsti i kritičnosti opreme, kao i radnom okruženju. Općenito, preporuča se obavljanje ispitivanja otpornosti izolacije najmanje jednom godišnje za kritičnu opremu i češće za opremu koja radi u teškim okruženjima.
- Odabir ispitnog napona: Odaberite odgovarajući ispitni napon na temelju vrste i vrijednosti opreme koja se ispituje. Korištenje ispitnog napona koji je prenizak možda neće otkriti probleme s izolacijom, dok korištenje ispitnog napona koji je previsok može oštetiti izolaciju.
- Trajanje testa: Trajanje ispitivanja mora biti dovoljno da izolacija postigne stabilno stanje. Za većinu primjena dovoljno je trajanje testa od 1 minute, ali za veliku ili složenu opremu može biti potrebno dulje trajanje testa.
- Tumačenje rezultata: Vrijednosti izolacijskog otpora dobivene ispitivanjem treba usporediti sa specifikacijama proizvođača ili industrijskim standardima. Značajno smanjenje otpora izolacije tijekom vremena može ukazivati na degradaciju izolacije ili grešku u sustavu.
Naši ispitivači izolacijskog otpora za sustave distribucije električne energije
U našoj tvrtki nudimo niz uređaja za ispitivanje izolacijskog otpora koji su posebno dizajnirani za ispitivanje sustava distribucije električne energije. Evo nekih od naših popularnih proizvoda:
- HZJY-30K 30 KV DC visokonaponski ispitivač izolacije: Ovaj visokonaponski ispitivač izolacije može generirati ispitni napon do 30 kV, što ga čini prikladnim za ispitivanje visokonaponskih kabela, transformatora i druge opreme. Ima veliki digitalni zaslon, automatsko rangiranje i ugrađenu memoriju za pohranjivanje rezultata ispitivanja.

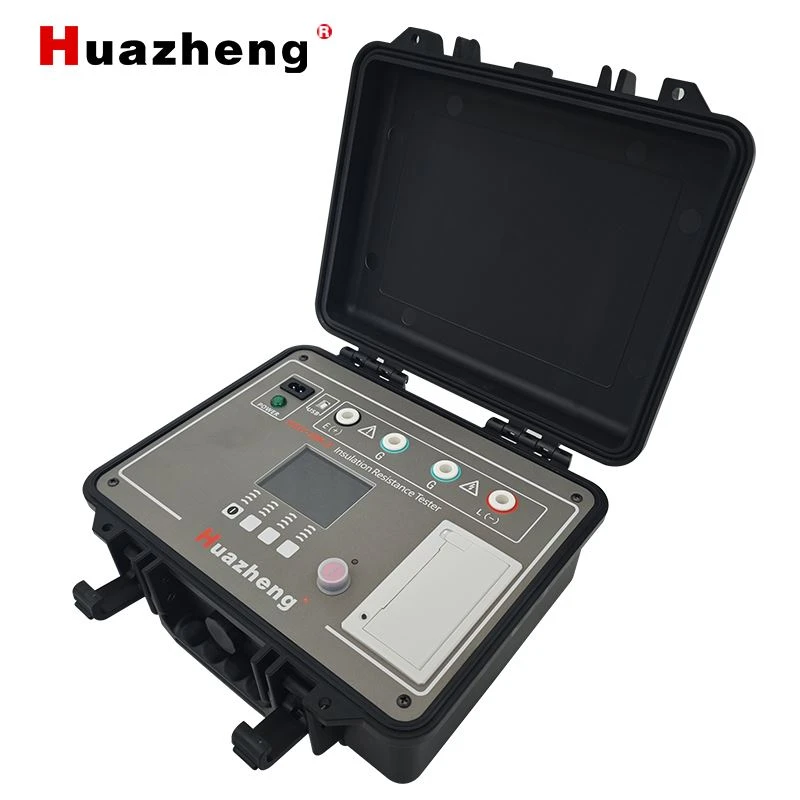

- Visokonaponski ispitivač izolacije 20kV megohmmetar: Ovaj ispitivač izolacije od 20 kV idealan je za ispitivanje srednjenaponskih distribucijskih sustava. Nudi širok raspon ispitnih napona, od 500 V do 20 kV, te ima robustan dizajn i sučelje jednostavno za korištenje.

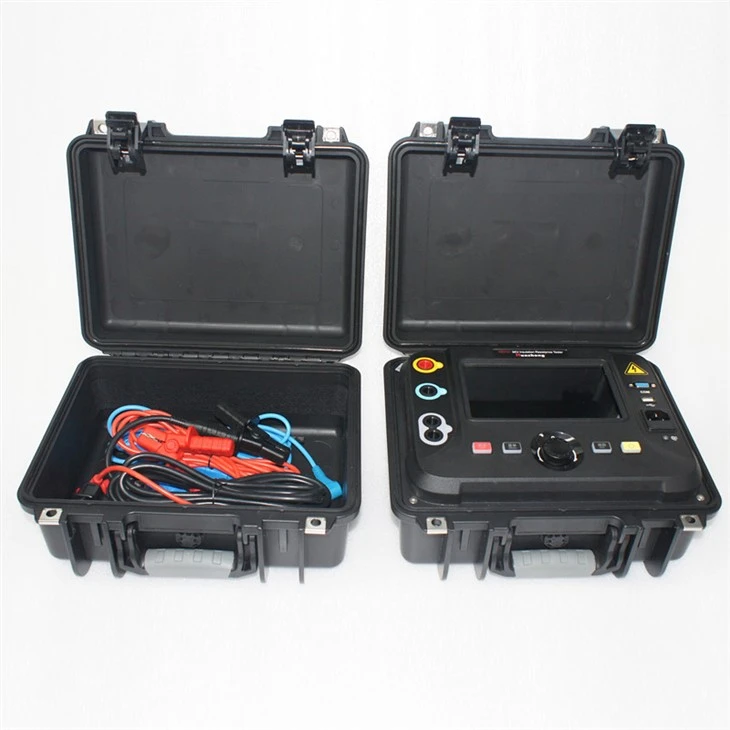

- HZ3151 5kV uređaj za mjerenje otpora izolacije: Ovaj ispitivač izolacijskog otpora od 5 kV prikladan je za ispitivanje niskonaponske i srednjenaponske opreme. Ima kompaktan dizajn, visoku preciznost i ugrađenu punjivu bateriju za prenosivost.
Zaključak
Zaključno, ispitivanje izolacijskog otpora bitan je dio održavanja sigurnosti i pouzdanosti sustava za distribuciju električne energije. Korištenjem uređaja za ispitivanje izolacijskog otpora možete otkriti rane znakove propadanja izolacije i poduzeti preventivne mjere kako biste izbjegli skupe kvarove i sigurnosne rizike. U našoj tvrtki nudimo niz visokokvalitetnih uređaja za ispitivanje izolacijskog otpora koji su posebno dizajnirani za ispitivanje sustava distribucije električne energije. Ako ste zainteresirani saznati više o našim proizvodima ili imate bilo kakvih pitanja o ispitivanju otpornosti izolacije, nemojte se ustručavati kontaktirati nas radi rasprave o nabavi.
